Как подключить автоматику для ворот: пошаговая инструкция

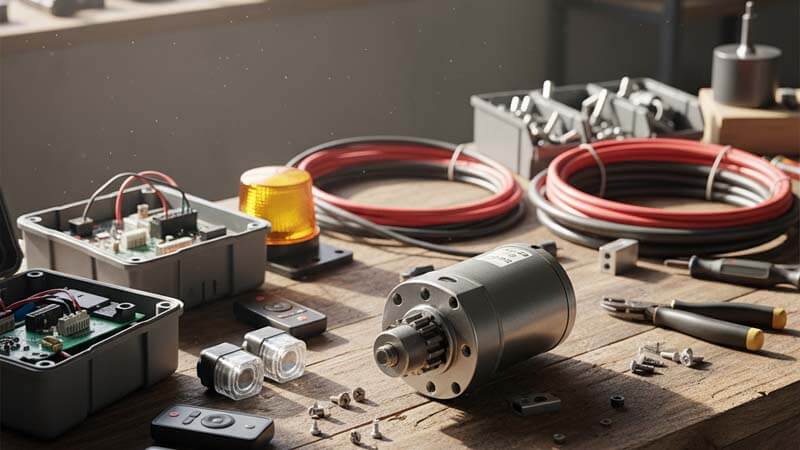

Общая подготовка и необходимое оборудование

Перед началом работ важно ознакомиться с инструкцией производителя и соблюдать технику безопасности при работе с электричеством. Для успешной установки вам потребуется стандартный набор оборудования и материалов.

Основной комплект автоматики:

• Электропривод: Один для откатных ворот или два для распашных.
• Блок управления: Мозг системы, к которому подключаются все элементы.
• Пульты дистанционного управления: Для управления воротами на расстоянии.
• Фотоэлементы безопасности: Инфракрасные датчики (приемник и передатчик), которые останавливают движение ворот при появлении препятствия в проеме.
• Сигнальная лампа: Оповещает о движении створок ворот.

Дополнительные материалы:

• Силовые и монтажные кабели для подключения всех компонентов.
• Крепежные элементы и защитная гофра для уличной прокладки проводов.
• Зубчатая рейка (для откатных ворот).

Рекомендуется заранее составить схему расположения всех элементов, чтобы точно рассчитать необходимую длину кабелей.

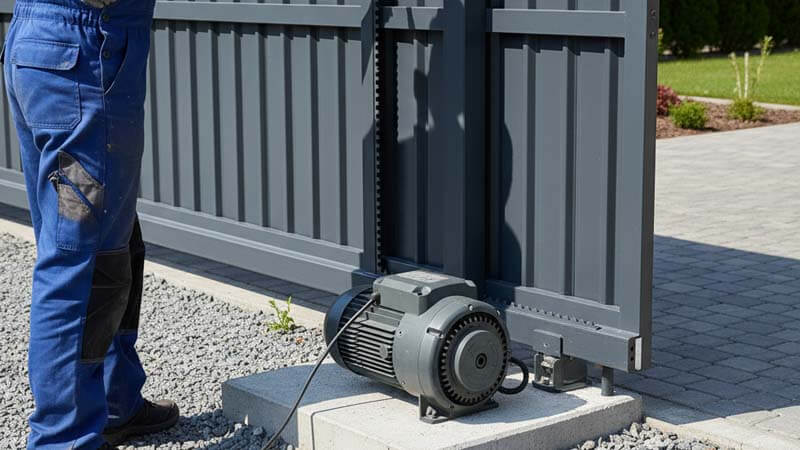

Подключение автоматики для откатных ворот

Процесс установки автоматики на откатные ворота включает монтаж привода и периферийных устройств, а также их электрическое соединение.

1. Монтаж оборудования

• Установка привода: Электропривод устанавливается на заранее подготовленное основание.
• Крепление зубчатой рейки: Рейка крепится к полотну ворот таким образом, чтобы она входила в зацепление с ведущей шестерней привода. Рейку приваривают к профильной трубе основы, обеспечивая зазор между ней и шестерней.

2. Электрическое подключение
   К блоку управления необходимо подвести питание и подключить все вспомогательные устройства согласно схеме производителя.

• Фотоэлементы: Устанавливаются на столбах друг напротив друга. Один датчик (передатчик) излучает инфракрасный луч, а второй (приемник) его принимает. Для их подключения используются двух- и четырехжильные кабели.
• Сигнальная лампа: Монтируется на видном месте для оповещения о работе ворот. Для подключения используются провода питания.
• Ключ-кнопка: Устанавливается для возможности ручного управления воротами.

3. Настройка системы
   После завершения всех подключений необходимо настроить конечные положения ворот с помощью магнитных концевых выключателей и запрограммировать пульты управления. Затем проводится контрольная проверка работы всей системы.

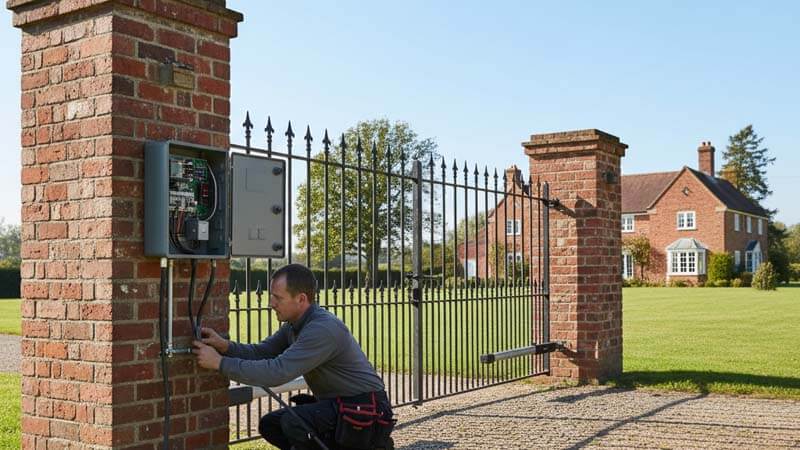

Подключение автоматики для распашных ворот

Автоматизация распашных ворот имеет свои особенности, связанные с наличием двух створок и различными вариантами их открытия.

1. Подготовка и монтаж

• Проверка хода створок: Перед установкой приводов убедитесь, что створки ворот легко и плавно открываются вручную на угол не менее 90°.
• Монтаж приводов: Приводы крепятся к опорным столбам и створкам ворот. Место крепления должно быть рассчитано так, чтобы обеспечить полный цикл открытия и закрытия.
• Установка блока управления: Блок управления обычно размещают на столбе, ближайшем к источнику питания, на высоте, недоступной для снежных заносов.

2. Прокладка кабелей и подключение
   Все провода от приводов, фотоэлементов и сигнальной лампы сводятся к блоку управления. Наружные кабели необходимо защищать гофрой или укладывать в ПНД-трубу. Подключение к клеммам блока управления выполняется строго по схеме, прилагаемой к комплекту автоматики.

Важно помнить, что разные элементы системы могут требовать разного напряжения. Например, приводы и лампа могут работать от 220В, а аксессуары (фотоэлементы) — от 12-24В.

3. Программирование и финальная настройка
   Это заключительный и самый ответственный этап, который определяет корректность и безопасность работы ворот.

• Программирование пультов: "Привязка" пультов к приемнику блока управления.
• Настройка режимов: Большинство систем поддерживают ручной (открытие и закрытие по нажатию кнопки) и полуавтоматический (автоматическое закрытие через заданное время) режимы.
• Регулировка параметров:
• Время работы: Для каждой створки устанавливается свое время движения.
• Задержка створок: Если ворота имеют притворную планку, настраивается задержка закрытия одной из створок, чтобы они закрывались в правильной последовательности.
• Усилие и замедление: Правильная настройка усилия предотвратит повреждение створок и самого привода. Функция замедления обеспечивает плавную остановку ворот в крайних положениях, снижая ударную нагрузку.

После завершения всех настроек проводится несколько циклов проверки работы автоматики с пульта, чтобы убедиться в ее корректной и безопасной работе.
